Thursday, April 25, 2013

MENDIAGNOSA JARINGAN BERBASIS LUAS / WAN


Tugas XI-TKJ
  • Silahkan catat pada buku catatan masing-masing
  • Kerjakan soal latihan
  • Materi ini bisa di download bagi kalian yang menginginkan soft-copy nya



Peristilahan pada Jaringan :
  • Jaringan : Jaringan (network) adalah kumpulan dua atau lebih sistem komputer yang  terhubung
  • LAN : Local-Area Network, komputer yang terhubung berada pada tempat yang berdekatan secara gografis (misalkan satu gedung)

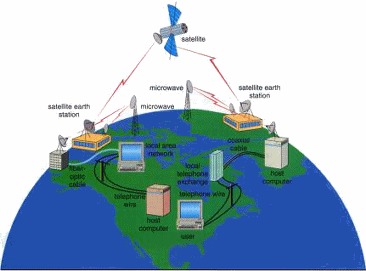

  • WAN : Wide-Area Network, komputer yang terhubung berada pada tempat yang berjauhan dan dihubungkan dengan line telepon atau gelombang radio
  • Topologi : Pengaturan keterhubungan antar sistem komputer. Terdapat bermacam-macam topologi seperti bus, star, dan ring.
  • Protokol : Protokol mendefinisikan sekelompok aturan dan sinyal yang digunakan oleh komputer pada jaringan untuk berkomunikasi. Protokol LAN yang paling populer adalah Ethernet
  • NIC : Network Interface Card adalah expansion board yang digunakan supaya komputer dapat dihubungkan dengan jaringan. Sebagian besar NIC dirancang untuk jaringan, protokol, dan media tertentu. NIC biasa disebut dengan LAN card (Local Area Network Card).
  • Backbone : Backbone adalah saluran atau koneksi berkecepatan tinggi yang menjadi lintasan utama dalam sebuah jaringan. Bandwidth : Bandwidth menunjukkan kapasitas dalam membawa informasi. Istilah ini dapat digunakan dalam banyak hal : Telepon, jaringan kabel, bus, sinyal frekuensi radio, dan monitor. Paling tepat, bandwidth diukur dengan putaran perdetik (cycles per second), atau hertz (Hz), yaitu perbedaan antara frekuensi terendah dan tertinggi yang dapat ditransmisikan. Tetapi juga sering digunakan ukuran bit per second (bps).
  • Bridge  : Bridge adalah peranti yang meneruskan lalu lintas antara segmen jaringan berdasar informasi pada lapisan data link. Segmen ini mempunyai alamat lapisan jaringan yang sama. Setiap jaringan seharusnya hanya mempunyai sebuah bridge utama.
  • DNS : Domain Name Sistem adalah sistem yang menerjemahkan domain Internet, seperti www.microsoft.com menjadi alamat Internet, yaitu serangkaian nomor yang terlihat seperti 101.232.12.5. Istilah DNS berhubungan dengan konvensi untuk penamaan host pada Internet dan cara penangan nama-nama tersebut.
  • Ethernet : Ethernet adalah protokol LAN yang dikembangkan oleh Xerox Corporation yang bekerjasama dengan DEC dan Intel pada tahun 1976.
  • Fast Ethernet : Fast Ethernet seperti Ethernet biasa, namun dengan kecepatan transfer data yang lebih cepat, sampai dengan 100 mbps. Ethernet ini juga disebut 100BaseT.
  • Gateway : Istilah gateway merujuk kepada hardware atau software yang menjembatani dua aplikasi  atau jaringan yang tidak kompatibel, sehingga data dapat ditransfer antar komputer yang  berbeda-beda. Salah satu contoh penggunaan gateway adalah pada email, sehingga  pertukaran email dapat dilakukan pada sistem yang berbeda.
  • GPS : Global Positioning System adalah sistem navigasi menggunakan 24 satelit MEO (medium  earth orbit atau middle earth orbit) yang mengelilingi bumi dan penerima-penerima di bumi.  Satelit mengorbit pada ketinggian sekitar 12.000 mil di atas bumi dan mampu mengelilingi  bumi dua kali dalam 24 jam.
  • Host : Host adalah sistem komputer yang diakses oleh pengguna yang bekerja pada lokasi yang jauh. Biasanya, istilah ini digunakan jika ada dua sistem komputer yang terhubung dengan modem dan saluran telepon.
  • ISDN : Integrated Services Digital Network adalah standard komunikasi internasional untuk pengiriman suara, video dan data melalui line telepon digital atau telepon kawat biasa. ISDN mempunyai kecepatan transfer data 64 Kbps
  • Protocol : Bahasa atau prosedur hubungan yang digunakan oleh satu sistem komputer dengan sistem lainnya sehingga antara keduanya dapat saling berhububngan
  • Repeater : Suatu perangkat yang dipasang di titik-titik tertentu dalam jaringan untuk memperbarui sinyal-sinyal yang di transmisikan agar mencapai kembali kekuatan dan bentuknya yang semula, guna memperpanjang jarak yang dapat di tempuh. Ini di perlukan karena sinyal-sinyal mengalami perlemahan dan perubahan bentuk selama transmisi.
  • Router : Suatu perangkat yang berfungsi menghubungkan suatu LAN ke suatu internetworking/WAN dan mengelola penyaluran lalu-lintas data di dalamnya.
  • Routing : Proses dari penentuan sebuah path yang di pakai untuk mengirim data ke tujuan tertentu.
  • RJ-45 : RJ-45 (Registered Jack-45) adalah konektor delapan kabel yang biasanya digunakan untuk menghubungkan komputer ke sebuah local-area network (LAN), khususnya Ethernets.
  • Server : Suatu unit yang berfungsi untuk menyimpan informasi dan untuk mengelola suatu jaringan komputer.komputer server akan melayani seluruh client atau worstation yang terhubung ke jaringannya.
  • TCP/IP : TCP/IP Transmission Control Protokol adalah dua buah protokol yang dikembangkan oleh militer AS yang memungkinkan komputer pada jaringan dapat saling berhubungan. IP digunakan untuk memindahkan paket data antarsimpul. TCP dugunakan untuk memverifikasi pengiriman dari client ke server. TCP/IP adalah dasar internet dan dapat ditemukan pada semua system operasi modern, seperti Unix dan Windows.
  • Topologi : Dalam jaringan komputer topologi adalah bentuk pengaturan keterhubungan antar sistem komputer. terdapat bermacam-macam topologi seperti bus, star, ring.
  • UTP : UTP (Unshielded Twisted Pair) adalah jenis kabel yang terdiri dari dua kawat tak terbungkus yang berpilin. Kabel UTP banyak digunakan pada local-area networks (LANs) dan sambungan telepon karena harganya lebih murah.
  • VLAN : VLAN (virtual local-area network) adalah jaringan komputer yang seakan terhubung menggunakan kabel yang sama meskipun mungkin secara fisik berada pada bagian LAN yang lain.
  • VPN : VPN (virtual private network) adalah koneksi internet pribadi yang aman dan terenkripsi untuk menjamin bahwa hanya pengguna yang berhak yang dapat mengaksesnya dan trasfer data yang dilakukan tidak dapat diganggu.
  • VSAT : VSAT (Very Small Aperture Terminal) stasiun bumi yang digunakan pada satelit komunikasi sinyal data, suara, dan video, kecuali pemancaran televisi. VSAT terdiri dari dua bagian: sebuah transceiver yang diletakkan ditempat terbuka sehingga dapat secara langsung menerima sinyal dari satelit dan sebuah piranti yang diletakkan dalam ruangan untuk menghubungkan transceiver dan piranti komunikasi pengguna akhir(end user).
  • WAN : WAN wide area network adalah komputer yang terhubung berada pada tempat yang berjauhan dan hubungan dengan line telepon atau gelombang radio.
  • Wi-Fi : Wi-Fi Wireless Fidelity adalah nama dagang resmi untuk IEEE 802.11b yang dibuat oleh Wireless Ethernet Compatibility Aliance (WECA). Istilah Wi-Fi menggantikan 802.11b seperti halnya istilah Ethernet menggantikan IEEE 802.3.
  • Workstation : Pada jaringan komputer, workstation adalah komputer yang terhubung dengan sebuah local-area network (LAN).
  • 100BaseT : 100BaseT adalah nama lain fast Ethernet yang mempunyai kecepatan transmisi sampai dengan 100 mbps. lebih jarang digunakan pada local area network (LAN).
  • 10Base2 : 10Base2 adalah satu jenis standar Ethernet ( IEEE802.3) untuk lokal area network (LAN).
  • 10 Base5 : 10 Base-5 adalah standard awal untuk Ethernet yang menggunakan kabel koasial. nama 10 Base5 didasarkan pada fakta bahwa kecepatan transfer data maksimum adalah 10 Mbps. menggunakan transmisi Baseband, dan panjang kabel maksimal adalah 500 meter. 10 Base5 juga disebut Thick Wire atau thick Net.
  • 10BaseT : 10BaseT adalah jenis Ethernet yang paling umum. kecepatan transmisi maksimum adalah 10Mbps. 10BaseT menggunakan kabel tembaga dan merupakan card standard untuk menghubungkan komputer pada lokal area network (LAN).
  • Nude : Nude mencakup semua Perangkat keras yang terhubung ke jaringan contohnya server,komputer client,printer,scanner,dsb
  • Local and Remote : Istilah local merupakan sumberdaya dalam sebuah komputer baik hardware atau Software.bila kita ingin mengakses sumberdaya pada komputer tersebut tanpa jaringan maka hal tersebut disebut local dan sebaliknya bila memakai jaringan maka istilah tersebut disebut Remote


Mendiagnosis permasalahan perangkat yang tersambung jaringan berbasis luas (WAN) merupakan modul teori dan atau praktikum yang membahas dasar-dasar mendiagnosis permasalahan perangkat yang tersambung jaringan berbasis luas. istilah umum untuk peralatan Wireless LAn, yang juga dikenal dengan WLAN, biasanya peralatan WiFi (WirelessFidelity) mengadopsi standar keluarga IEEE 802.11, yang didukung oleh banyak vendor.

Mengapa kita menggunakan infrastruktur wireless Internet? Pada dasarnya ada beberapa jawaban sederhana, seperti :
  1. Wireless untuk mem-bypass saluran telepon yang mahal dan amat lambat untuk mengakses Internet.
  2.  Wireless sangat mudah diinstalasi, dapat dioperasikan dengan biaya yang relative murah, dan tidak perlu bergantung pada infrastruktur Telkom.
  3. Karena WiFi pada dasarnya Wireless LAN, karena itu dia bekerja pada kecepatan yang cukup tinggi, yakni 1-22Mbps, bagi peralatan yang mengikuti standar IEEE 802.11b.
  4. Karena standar IEEE 802.11 adalah standar yang terbuka (open), peralatan WiFi sangat mudah diperolah di pasa. Pada saat ini harga sebuah card WLAN masih sekitar 3 sampai 4 kali harga sebuah card LAN UTP. Akan tetapi, harga terus jatuh dan menjadi murah.
Kemampuan awal yang harus dimiliki :
  1. Peserta  diklat  mampu  menginstalasi  perangkat jaringan LAN (Local Area Network)
  2. Peserta diklat menguasai pengetahuan pengoperasian komputer
  3. Peserta diklat mampu mengoperasikan komputer sesuai dengan intruksi manual book.
Beberapa hal yang perlu diperhatikan, yaitu :
  1.  Apa             yang      harus     dikerjakan      pertama      kali     dalam      mendiagnosis permasalahan  dan  instalasi  perangkat Wire  Less  yang  tersambung jaringan lokal?
  2. Bagaimana  cara  Mendiagnosis  permasalahan  pengoperasian             yang tersambung jaringan Luas (WAN)?
  3. Apakah diagnosis permasalahan pengoperasian       dan instalasi perangkat wireless yang tersambung jaringan lokal atau luas sudah sesuai dengan aturan dan apakah sistem dapat bekerja dengan baik dan benar?
Uraian Materi

Mendiagnosis permasalahan perangkat yang tersambung jaringan luas atau Wire Less merupakan pekerjaan yang harus dilakukan oleh administrator jaringan/Teknisi. Pekerjaan ini memerlukan ketelitian dan kesabaran yang tinggi agar di dapat hasil yang baik.

Komputer yang terhubung jaringan luas sering kali mengalami gangguan maupun kerusakan baik dari sisi hardware atau software. Hal ini disebabkan oleh banyaknya pengguna frekuensi atau gelombang 2,4Mhz, gejala alam dan komputer yang terhubung dalam sistem jaringan berbasis luas (wireless) atau WAN.
Faktor-faktor yang dapat menyebabkan terjadinya kerusakan adalah :

1) Tegangan Listrik
Tegangan listrik dapat menyebabkan ganguan apabila tegangan yang dihasilkan tidak stabil, sering terjadi naik dan turun atau mati mendadak dari sumber PLN. Hal tersebut sangat mempengaruhi dikarenakan semua peralatan yang kita gunakan bersumber pada listrik. Sumber listrik yang kita gunakan tidak baik atau tidak stabil, dapat menyebabkan peralatan yang kita gunakan mudah rusak. Perangkat wireless yang kita gunakan sering mati mendadak karena sumber listrik mati dapat menyebabkan perangkat WireLess yang kita gunakan akan cepat rusak. Sehinga akan mempengaruhi jaringan apabila terjadi kerusakan pada Wirelesss/ radio workstation maupun di rooter server.
2) Mati atau tidak berfungsinya komponen pada perangkat wireless
Mati atau tidak berfungsinya komponen pendukung perangkat WireLess disebabkan oleh gangguan Petir ( gangguan alam), terjadi dikarenakan factor alam dan petir di saat cuaca hujan dan angin kencang yang menyebabkan perangkat akan terbakar juga pemakaian yang terlalu lama tanpa adanya perawatan yang berkala.
3) Perangkat Software,
Ganguan juga dapat terjadi dari software yang ada di Server atau PC client,ganguan ini bisa disebabkan oleh tidak jalannya aplikasi di wireless, konflik I P ( I nternet Protocol ),tidak jalannya proses proxy server pada server, dan masih banyak lagi jenis ganguan software lainnya, solusinya adalah Admin harus menguasai standart server dan client.

Perangkat dasar WAN /Wifi
a. Antena Grid 2,4 Mhz/Omni 19 Dbi
b. Radio Outdoor/Indoor
c. Wire Less Router d. Kabel UTP
d. Conector RJ 45 f. Switch Hub

Tes Formatif
  1. Sebutkan peralatan vital yang harus dimiliki untuk membangun sebuah jaringan berbasis luas/wire less beserta fungsinya masing-masing?
  2. Dalam Jaringan berbasis luas/wireless apakah perlu dilakukan perawatan? Kalau perlu berapa jangka waktu perawatannya? Mengapa harus dilakukan perawatan? Pada bagian apa saja?
----------------------
Soft-Copy Materi Mendiagnosa Jaringan Berbasis Luas/WAN (DOWNLOD)

Share:

Saturday, April 20, 2013

TUGAS XI-TKJ

Sebagai latihan, silahkan kerjakan soal berikut ini :
Latihan Soal IX-TKJ (Download)

Ket :
- Silahkan download & Print / bisa mengerjakan dengan hanya melihat di Notebook/Netbook
- Kerjakan masing2 pada kertas selembar
Share:

Saturday, April 13, 2013

LATIHAN SOAL PRODUKTIF XII-TKJ

Berikut ini merupakna Latihan Soal Produktif XII-TKJ.
Silahkan oleh kalian pelajari soal-soalnya, Oleh bapak juga sudah disediakan langsung dengan Kunci Jawabanya.

Sebagai latihan :
1. Kerjakan terlebih dahulu soal-soalnya (Tanpa melihat Jawaban).
2. Samakan dengan jawaban yang sudah disediakan
3. Hitung berapa jumlah jawaban yang benar dan yang salahnya

Berikut ini Soal dan Jawaban dari Latihan Soal Produktif XII-TKJ :
1. Soal Latihan Produktif XII-TKJ (Download)
2. Soal+Jawaban Produktif XII-TKJ (Download)


Trims's
Share:

KUNCI JAWABAN Soal Latihan Produktif Multimedia Kelas XII.MM

Berikut ini merupakan kunci jawaban dari Soal Latihan Produktif Multimedia Kelas XII.MM, yang pernah bapak postingkan di SINI. Silahkan di samakan dan di pahami dari soal dan jawabannya. Berikut ini adalah Kunci Jawabannya :
KUNCI JAWABAN Soal Latihan Produktif Multimedia Kelas XII.MM

Trim's
Kunjungi juga : Soal Latihan Produktif TKJ Kelas XII+Jawaban
Share:

Wednesday, April 10, 2013

TUGAS PRODUKTIF TKJ

JAWABAN SOAL PRODUKTIF TKJ

Tempo hari bapak sudah memberikan soal latihan Produktif TKJ, dan berikut ini jawabannya!
Jawaban Soal Latihan TKJ
Catatan : Silahkan periksa dan samakan hasil jawaban kalian, dengan menukar dengan teman sebangku kalian.
Share:

TUGAS LATIHAN SOAL PRODUKTIF MM

TUGAS LATIHAN SOAL PRODUKTIF MM

Berikut ini merupakan soal latihan Produktif Multimedia, silahkan kalian download lalu foto copy, dan kerjakan masing-masing. Berikut ini filenya :
Soal Latihan Produktif Multimedia Kelas XII.MM

Share:
